Sun Flashlight จำหน่าย ไฟฉายประสิทธิภาพสูง: XTAR VI01 อุปกรณ์วัดกระแส และ แรงดันไฟฟ้า Output จาก USB

วันศุกร์ที่ 11 มกราคม พ.ศ. 2556

XTAR VI01 อุปกรณ์วัดกระแส และ แรงดันไฟฟ้า Output จาก USB

XTAR VI01
อุปกรณ์วัดกระแส และ แรงดันไฟฟ้า Output จาก อุปกรณ์ USB ( Power Bank )
ราคา 159 บาท + ค่าจัดส่ง EMS 50 บาท

เป็นอุปกรณ์ที่ทำให้เราได้เข้าใจ ถึงความสัมพันธ์ ของแรงดัน , กระแสที่ทำการชาร์จเข้ากับอุปกรณ์ ณ เวลาต่าง ๆ และที่ปริมาณความจุของแบตเตอรี่ ตามโปรแกรมที่ใช้ชาร์จของเครื่องชาร์จ นั้นๆ มากขึ้น

สนใจหรือสอบถามข้อมูลเพิ่มเต็มได้ที่ 081-8718135
LINE ID: Sunflashlight Whatapp คุณเอ ครับ

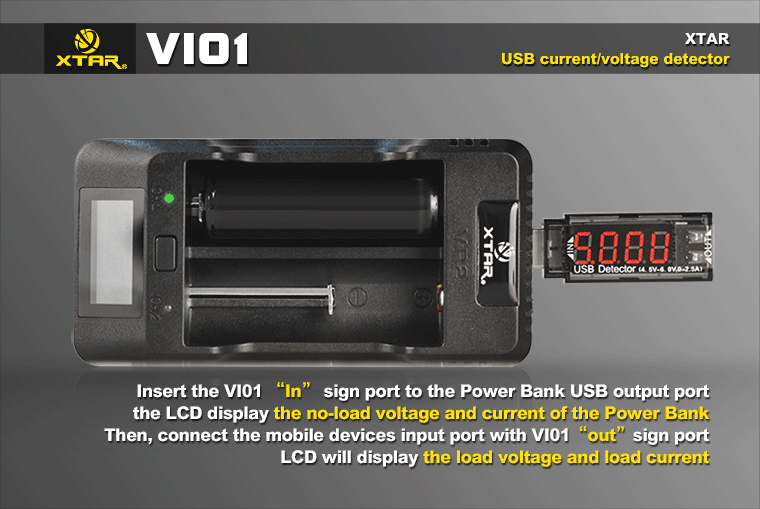

XTAR VI01 เป็นอุปกรณ์ที่สามารถวัดกระแส และแรงดันไฟฟ้าของอุปกรณ์ USB Output ได้
ทำงานที่แรงดัน 4.50 V - 6.0 V ที่กระแส 0-2.50 A
ความคาดเคลื่อนที่ +-.02V / +-0.02A

ใช้งานเพียงเสียบเข้ากับช่อง USB ของอุปกรณ์จ่ายไฟ จ่ายนั้นเชื่อมต่อ อุปกรณ์ ( โหลด ) ผ่าน VI01 อีกที หน้าจอจะแสดงค่าแรงดัน / กระแส ที่จ่ายไปยังอุปกรณ์ ( โหลด ) ทันที

จอดิจิตอลบน VI01 จะแสดงผลนาน 5 วินาที

XTAR VI01 สามารใช้คำนวณหาค่าการเก็บประจุ ของPower Bank ว่าเป็นไปตามที่ผู้ผลิตแจ้งไว้หรือไม่ หรือ รอบการชาร์จให้กับอุปกรณ์ ( มือถือ ) ของเราได้กี่รอบการชาร์จ
*** วิธีการใช้งาน อยู่ตำแหน่งด้านล่างของบทความ ***

ขนาดเล็กพกพาง่าย

สามารถวัดการกินกระแส สำหรับอุปกรณ์ทุกตัวที่ผ่าน USB

*** วิธีการคำนวณความจุกระแส

และรอบการชาร์จ ของ Power Bank ***

ตามตัวอย่างรูปข้างต้น โดยเริ่มที่ Step 1 - 5

สำหรับคำนวณหาความจุของ Power bank เมื่อจ่ายไฟผ่าน VIO1 เข้ากับอุปกรณ์ ทำการอ่านค่าที่ VI01 และ จับเวลาจนพลังงาน Power Bank หมดได้ดังนี้

ให้โหลดที่ 0.5A 5V เป็นเวลา 13ชั่วโมง 50 นาที

กำลังไฟที่ถูกส่งเข้าไปในอุปกรณ์ ตามสูตรดังนี้

Time(hrs) * Current(A) * Voltage(V) = Power(W)

13.833 * 0.5 * 5 = 34.5825 W

กำลังไฟของตัว power bank

Output power (W) / Conversion Rate(อ่านจากบนตัวPower bank หรือ คู่มือ) = Power of Power bank

34.5825 * 85% (*100/85) = 40.685 W

ความจุของ Power bank

กำลังไฟของตัวPower bank ( W) * 1000 / Nominal volt = Capacity of power bank (mAh)

40.685 * 1000 / 3.7 = 10995.9459 mAh

Charging Cycle

Total time (hrs) * current (A) / ความจุของอุปกรณ์ (A) = จำนวนรอบของการชาร์จ

13.833 * 0.5 / 2 = 3.458 หมายความว่าได้ประมาณ 3 รอบ

สรุป

แต่ผมคิดว่าตัวเลข 13.083 ได้มาจาก 13ชั่วโมง 5นาที เพราะว่า 5/60 = 0.833 ซึ่งการคำนวณก็จะเป็นไปตามในเวบของ Xtar แต่ความจริงแล้ว เราคงไม่ต้องไปสนใจว่า แบต3.7โวลท์ที่อยู่ในตัว Power bank มันจะจุสักเท่าไร เราคิดแค่ว่ามันปล่อยไฟที่แรงดัน 5โวลท์ ให้เราได้นานเท่าไร เช่น 5V 0.5A นาน 13ชั่วโมง คิดแค่ว่ามันปล่อยได้ 13*0.5 = 6.5 A ที่แรงดัน 5 V เพราะปกติของอุปกรณ์ ที่ใช้ไฟจากพอร์ท USB มาตรฐาน ก็รองรับแรงดันไฟที่5โวลท์อยู่แล้ว คราวนี้ถ้าเราทราบว่า Power bank ของเรา จ่ายได้6.5A ก็จะได้เลยว่า ถ้ามันจ่ายไฟให้อุปกรณ์ที่มีความจุ2A มันก็จ่ายได้ประมาณ3รอบ ส่วนสูตรทั้งหมดด้านบนมีไว้ให้ผู้ต้องการทราบความจุของแบตเตอรี่ภายในตัวPower Bank จะดีกว่าครับ

*** CREDIT BY MR. SIRIKOON TANGTONG ***

XTAR VI01
อุปกรณ์วัดกระแส และ แรงดันไฟฟ้า Output จาก อุปกรณ์ USB ( Power Bank )
ราคา 159 บาท + ค่าจัดส่ง EMS 50 บาท
สนใจหรือสอบถามข้อมูลเพิ่มเต็มได้ที่ 081-8718135
LINE ID: Sunflashlight Whatapp คุณเอ ครับ
